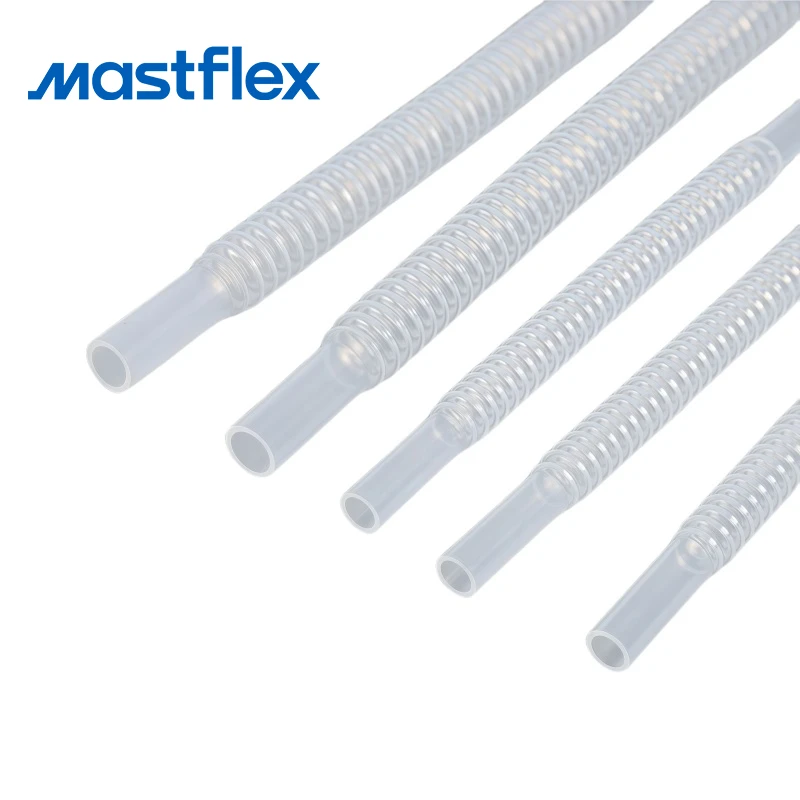

Rurki falistne PFA odnosi się do elastycznych rur falowych wykonanych z polimeru perfluoroalkoksy, zawierającego strukturę fali spiralnej -. Łączy doskonałą bezwładność chemiczną, wysoką - odporność na temperaturę materiału PFA z wysoką elastycznością i odpornością na kompresję rur terenowych, dzięki czemu jest szeroko stosowana w aplikacjach przesyłowych płynu przemysłowego wymagające czystości, rezystancji korozji i wysokiej - wydajności temperatury.

Zalety węża falisty PFA o wysokiej czystości PFA

Niezwykle wysoka odporność na korozję

Odporny na większość kwasów, alkaliów, rozpuszczalników organicznych i utleniaczy, z wydajnością porównywalną z PTFE, ale doskonałą przezroczystość i elastyczność.

Wylegająca wydajność temperatury -

Ciągła temperatura robocza do +260 (500 stopni f), zdolna do wytrzymania wysokiej - pary temperatury, gorących chemikaliów i innych.

Wysoka elastyczność i mały promień zginania

Znaczna struktura zapewnia doskonałą wydajność zginania, odpowiednią do wąskich przestrzeni i dynamicznych zastosowań połączeń.

Wysoka czystość i bez ługowania

Odpowiednie dla systemów wymagających środowisk czystości -, takich jak półprzewodniki, farmaceutyki i biofarmaceutyki.

Wysoka ściśliwość

Znaczna struktura może częściowo kompresować i odbijać, odpowiedni dla urządzeń lub struktur uszczelniający, w których wąż musi podążać za ruchem.

Doskonała przejrzystość

W porównaniu z PTFE, PFA jest bardziej przezroczysty, ułatwiając wizualną obserwację płynu.

Różnice między rurką falistą PFA a rurką falistą PTFE

Nazwa produktu	Rurki z falistością PFA	Rurki z falistością PTFE
Elastyczność	Bardziej elastyczna, lepsza wydajność zginania	Nieco sztywniejsze, większy promień zginania
Przezroczystość	Bardziej przejrzysty	Przezroczysta nieprzezroczysta lub półfinansowa
High - Resistance Temperature	Equivalent ({+260)	Nieco wyższy stopień (+260 do 280 stopni)
Wydajność przetwarzania	Łatwiejsze do spawania lub termoformu	Wyższe trudności w przetwarzaniu
Stabilność chemiczna	Wyjątkowo wysoki	Wyjątkowo wysoki

Zastosowania węża falisty PFA

Przemysł półprzewodnikowy

Używany do transportu wysokich - gazy i chemikaliów czystości (takich jak HF, HCl, H₂So₄ itp.), Spełnianie standardów czystości ultra - (np. Półprzewodnikowe standardy)

Biofarmaceutyka i laboratoria

Sterylny transport płynu i farmaceutycznego, elastyczne połączenia linii napełniania, odpowiednie dla systemów CIP/SIP

Przemysł przetwarzania chemicznego

Transport wysoce korozyjnych cieczy lub wysokich - mediów chemicznych temperatury, takich jak kwas - węże podłącze

Przemysł żywności i napojów

Transport roztworów czyszczenia temperatury wysokiej -, pary, alkoholu itp., Zgodne ze standardami FDA

Sprzęt automatyzacji/ramiona robotyczne

Używany do dynamicznej ochrony kabla sterowania lub gazu i postępuj w ruchu -, z sprężliwą elastycznością

Przypadki dotyczące aplikacji klienta dla falistej rurki PFA

Przypadek 1

Tło klienta: wiodąca globalna firma produkcyjna półprzewodników w Korei Południowej, transport wysokiej - kwas hydrofluorowy (HF) i kwas azotowy w systemie dystrybucji chemicznej (CDS).

Wymagania klienta:

Spełniają standardy materiałowe SEMI F57 i ASTM D3307

Wymagają wysokiej elastyczności, przezroczystości i odporności na korozję

Ograniczona przestrzeń instalacyjna, wymagająca małego promienia gięcia

Rozwiązanie:

3/8 "High - Purity PFA PFA Wąż, przezroczysty i widoczny, z promieniem zginającym mniejszym niż 30 mm, w połączeniu z zaciskiem PVDF - Typ złącza. Cały przepis upłynął przeciek helu.

Informacje zwrotne od klientów:

Łatwa instalacja, dobra adaptacja przestrzeni, stabilna działanie systemu, brak uwalniania zanieczyszczenia. Produkt został następnie uwzględniony na liście standardowej standardowej BOM UPERMUTURES BOM.

Przypadek 2

Tło klienta: Certyfikowana firma farmaceutyczna Europejska GMP - wymaga dynamicznego poruszania się w górę iw dół w systemie wypełniania rozwiązań wtrysku, wymagając elastycznych i czystych węży do połączenia.

Wymagania klienta:

Zgodność ze standardami FDA/USP klasy VI

Zdolne do powtarzanego SIP (sterylizacja parowa) i CIP (w {- czyszczenie linii)

Ciało węża musi zachować powtarzaną elastyczność kompresyjną, aby zapobiec resztkowej cieczy w martwych zakątkach

Rozwiązanie:

Select 1/2" corrugated PFA tubing connected to 316L quick-connect fittings, using spring protective sleeves to prevent bending damage, tested to withstand >300 cykli parowych.

Informacje zwrotne od klientów:

Niskie poziomy resztkowe Po czyszczeniu systemu, brak załamania rur podczas zautomatyzowanego napełniania, dłuższa żywotność serwisowa niż poprzednie rurki silikonowe, kolejne ulepszenia w wielu liniach napełniających.

FAQ

P: 1. Które media to faliste rurki PFA odpowiednie do przekazywania? Którego należy unikać?

Odp.: Są odpowiednie do przekazywania silnych kwasów, silnych alkaliów, rozpuszczalników organicznych, wysokich - cieczy czystości itp. Należy unikać przekazywania stopionej metali alkalicznych, gazu fluorowego (które będą korodować PFA) i media ziarniste z wyjątkowo wysoką twardością (które mogą zużywać wewnętrzną ścianę rur zapalonej).

P: 2. Czy istnieją wymagania dotyczące promienia zginania rur PFA? Jakie są skutki nadmiernego zginania?

Odp.: Istnieją ścisłe wymagania. Minimalny promień zginania wynosi zwykle 3 ~ 5 razy więcej niż średnica. Nadmierne zginanie spowoduje ściskanie wewnętrznej strony tektury i rozciągnięcia zewnętrznej strony. Długie - Używanie terminu może prowadzić do pęknięć lub przerzedzania grubości ściany, wpływając na szczelność i odporność na ciśnienie. Podczas instalacji należy zarezerwować wystarczającą liczbę zasiłków na zginanie, aby uniknąć przymusowego zginania.

P: 3. Czy może być stosowane rury z falistością PFA w dziedzinie żywności lub farmaceutycznej? Jakie certyfikaty są wymagane?

Odp.: Tak. Należy wybrać rurki PFA z żywności/farmacji, które muszą spełniać certyfikaty, takie jak FDA 21 CFR 177.1550 (bezpieczeństwo kontaktu z żywnością) i USP klasy VI (biokompatybilność), aby upewnić się, że nie uwalniają żadnych szkodliwych substancji, ścianę wewnętrzną jest gładka i łatwa do czyszczenia, i wspierać procesy sterylizacji CIP/SIP.

P: 4. Jakie są zalety rur falistych PFA w porównaniu z prostymi rurami PFA?

Odp.: W porównaniu z prostymi rurami PFA, podstawową zaletą fal falistej jest lepsza elastyczność. Mogą wchłonąć naprężenie rurociągu przez falistą strukturę, dostosowując się do wibracji sprzętu, zmian temperatury lub błędów instalacji; Podczas gdy proste rury są bardziej odpowiednie do transportu linii prostej -, ze słabą elastycznością i należy je łączyć z większą liczbą wyposażenia rur, aby osiągnąć zginanie, zwiększając ryzyko wycieku.

P: 5. Jaki jest promień zginania rur falowych?

Odp.: Promień zginania wynosi zwykle 2 do 4 razy więcej zewnętrznej średnicy rurki, z niewielkimi zmianami w zależności od specyficznej grubości i struktury ściany. Na przykład minimalny promień zginania dla rurki 1/2 cala wynosi około 25 do 35 mm.
